Фурнітура для відкатних воріт

Фурнітура для відкатних воріт — це вся механіка, на якій полотно їде вбік: роликові каретки, вловлювачі, підтримувальна пластина, монтажні пластини й напрямний профіль. Другі назви того самого — комплектуючі або консольна фурнітура для відкатних (консольних) воріт. Купують її комплектом під конкретну вагу воріт або окремими вузлами, коли на вже змонтованих воротах здав один елемент. Усі позиції з цінами — у каталозі на цій сторінці: комплекти з рейкою, комплекти без рейки й окремі елементи.

Склад комплекту

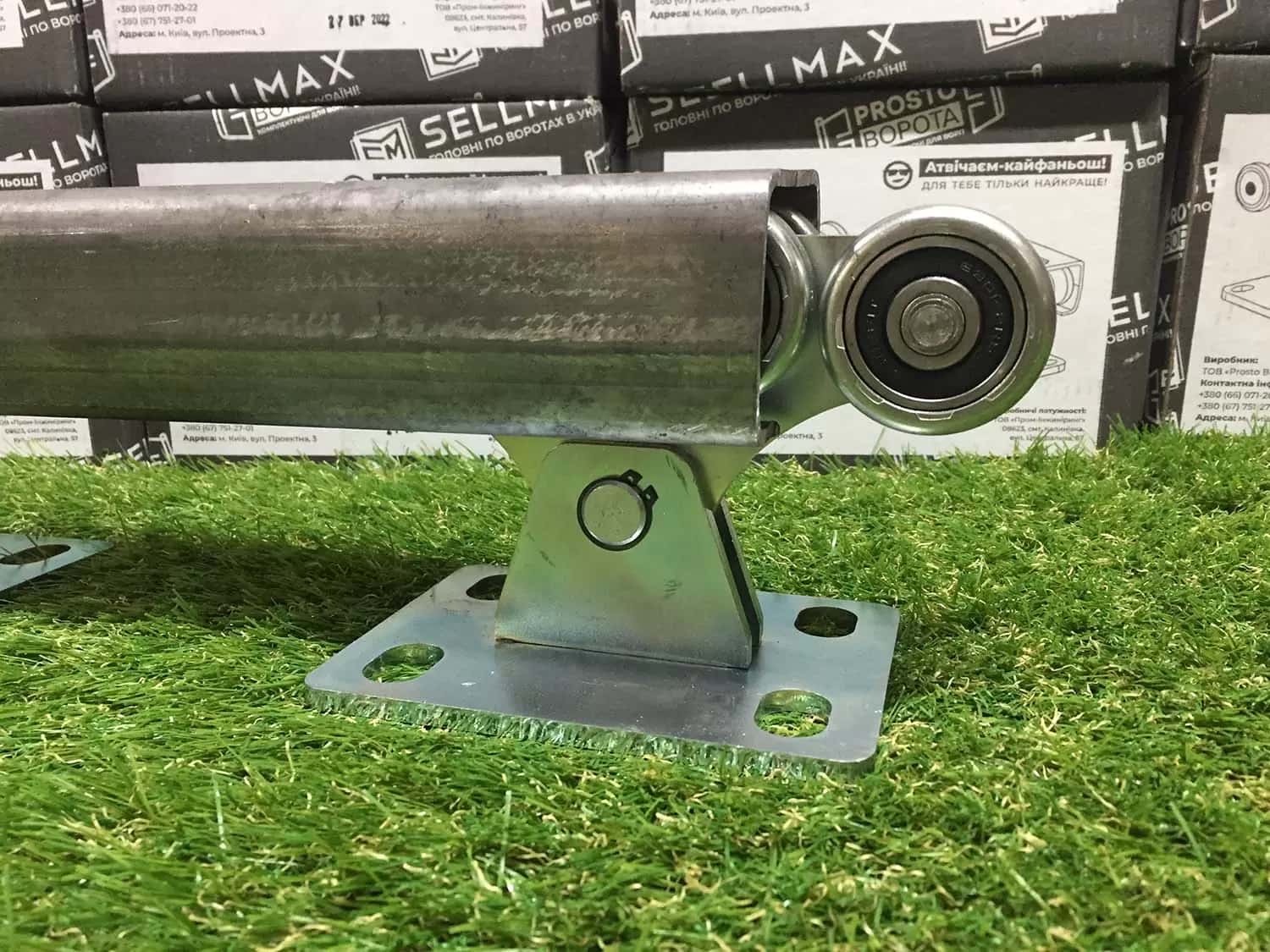

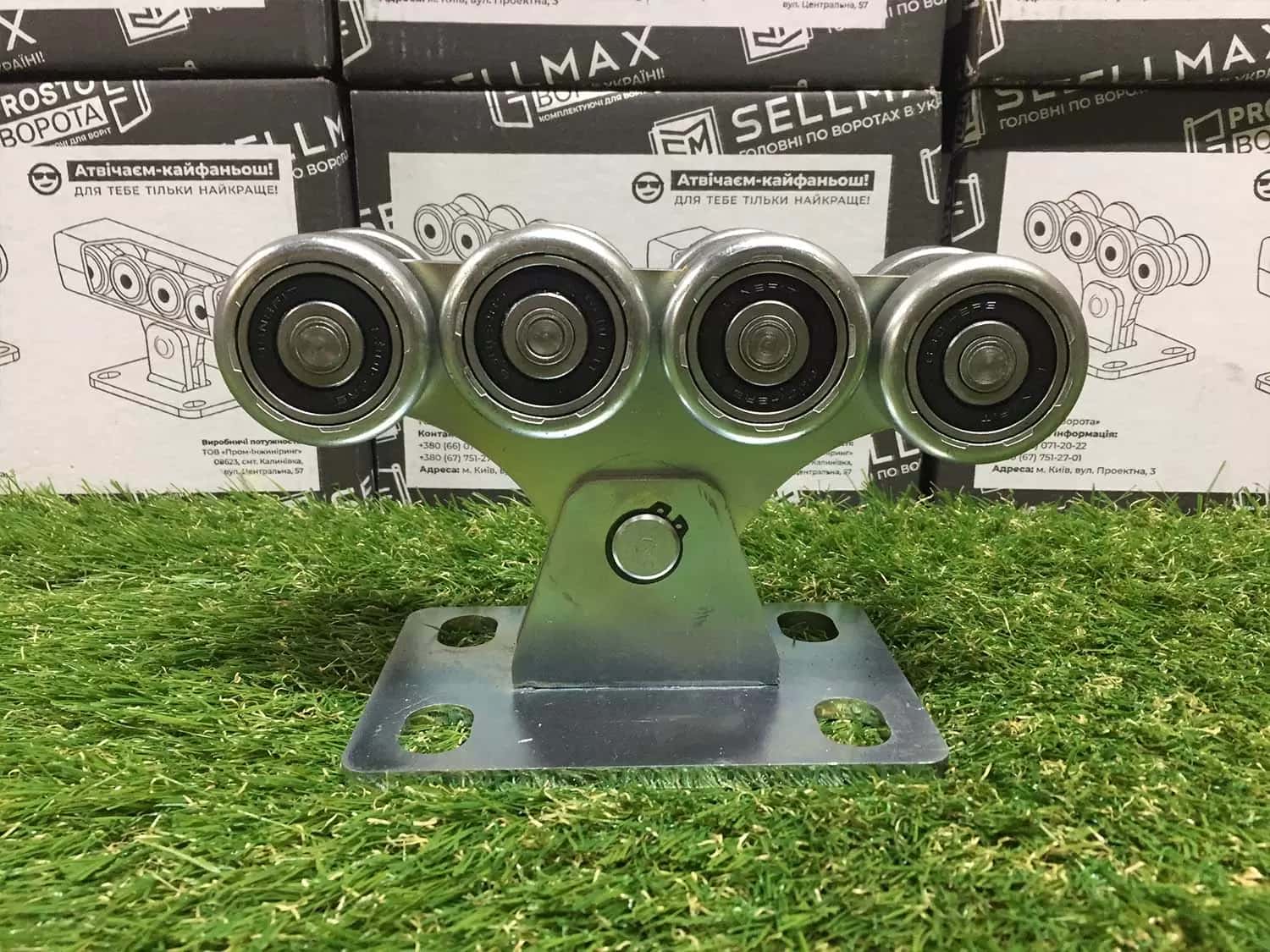

Роликові каретки — два опорні вузли з роликами, на яких полотно котиться по балці; саме вони визначають, наскільки тихо й легко ходять ворота. У комплекті їх завжди дві, підбирають під переріз балки й вагу полотна, і зношуються вони першими.

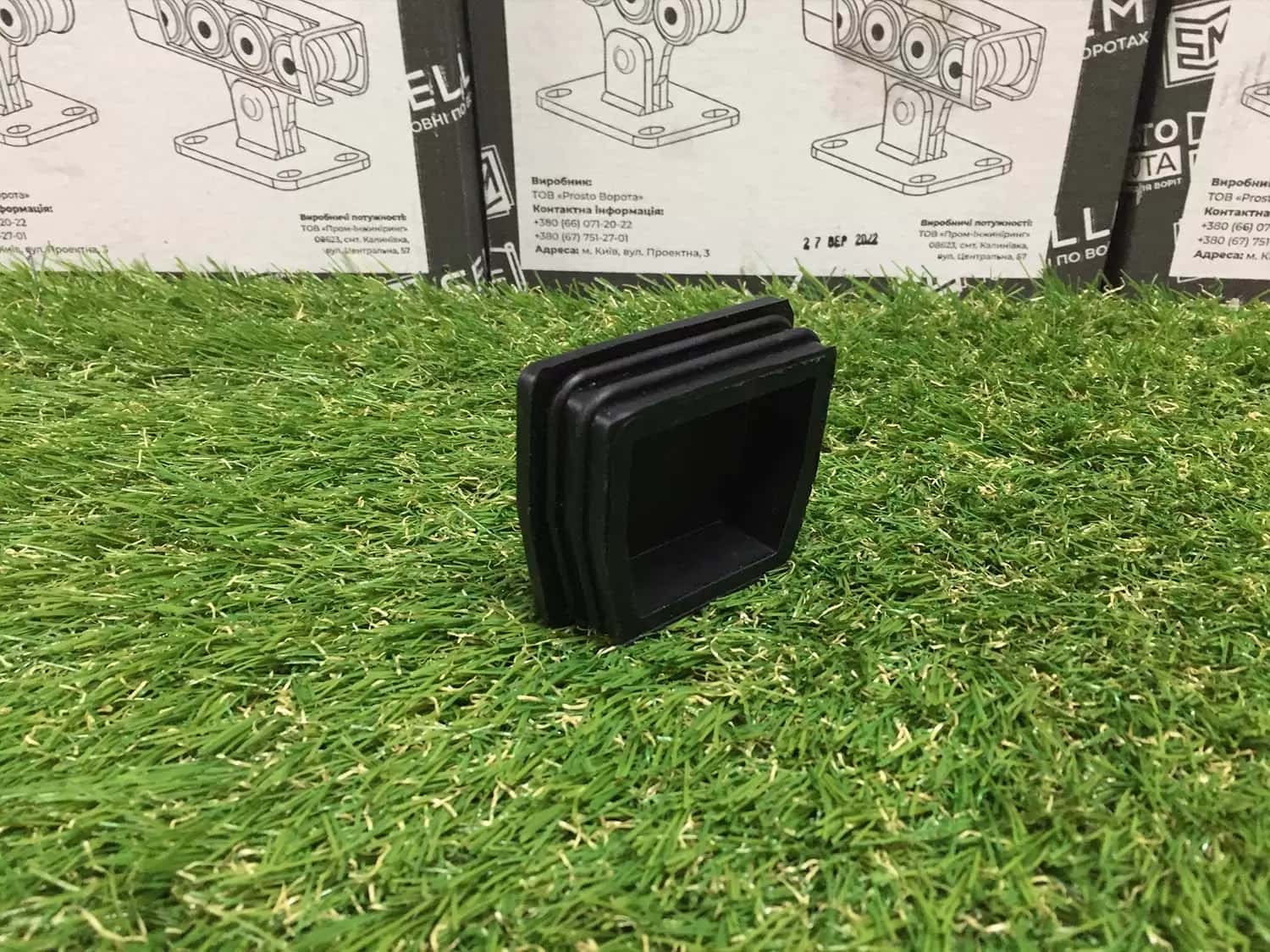

Напрямний профіль (напрямна балка, рейка) вварюється в полотно знизу й тримає всю конструкцію: по ньому й котяться каретки. Торець балки закривають пластиковою заглушкою, щоб усередину не набивалися вода, сніг і ґрунт.

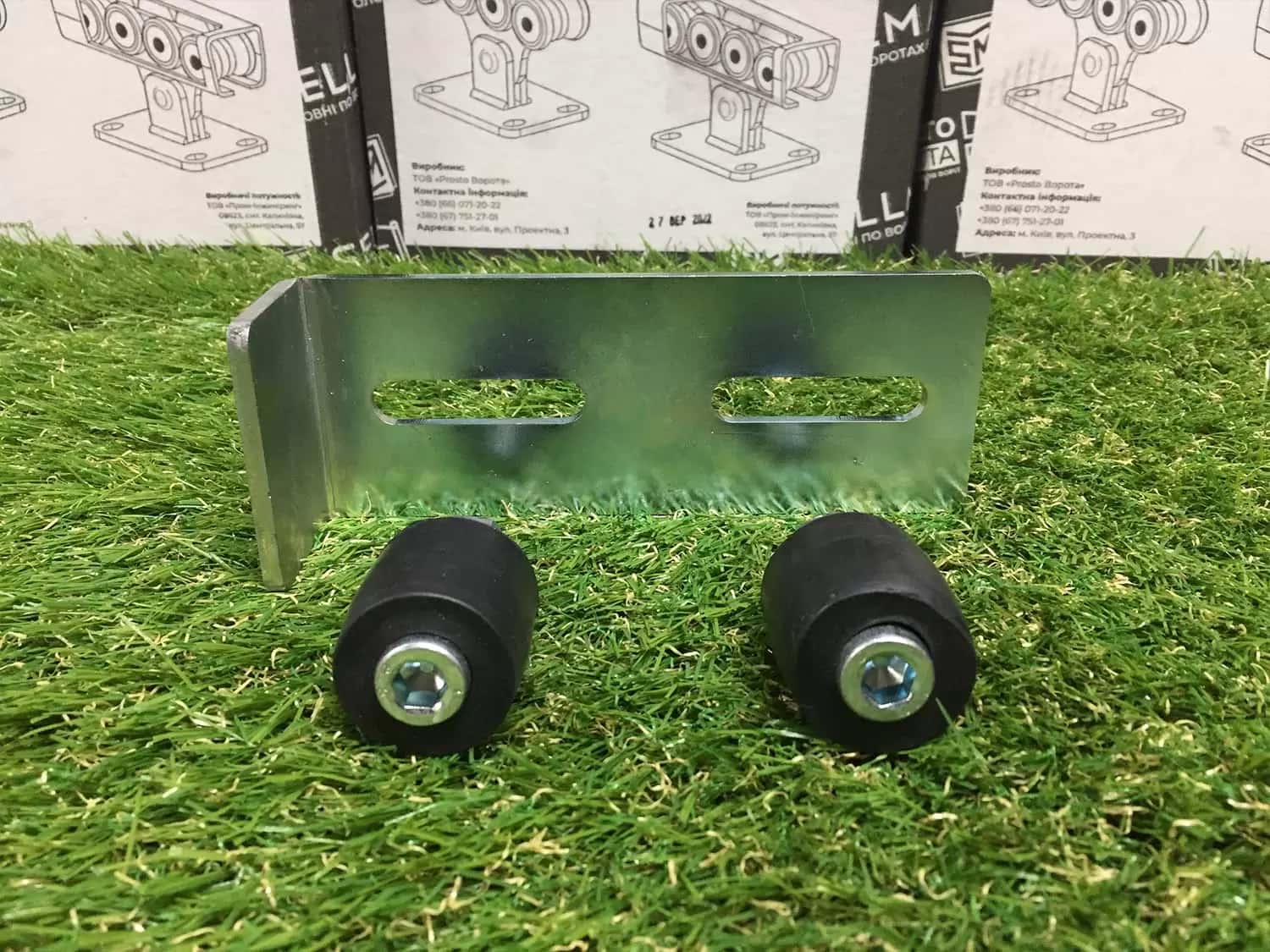

Верхня підтримувальна пластина з двома обрезиненими роликами тримає полотно вертикально по всій довжині ходу й не дає йому хитатися від вітру. Її кріплять на приймальну стійку.

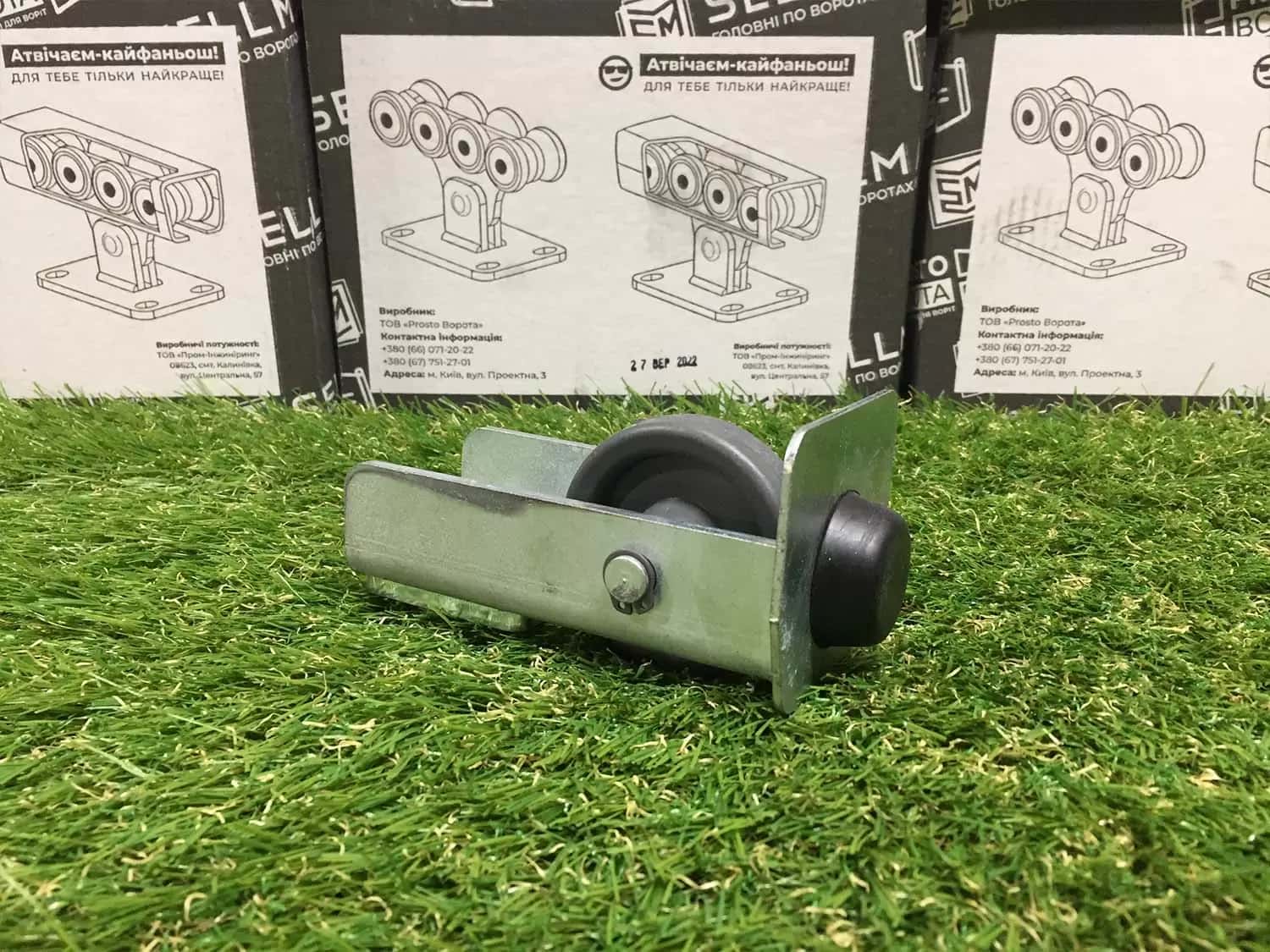

Нижній вловлювач приймає полотно в закритому положенні й знімає вагу з кареток: ролик заводить стулку в паз, а гумовий демпфер гасить удар, коли ворота закривають з розгону.

Пази під регулювання — не дрібниця: вони дають виставити вловлювач по висоті вже після бетонування, коли видно реальне положення полотна, а не підганяти його прокладками.

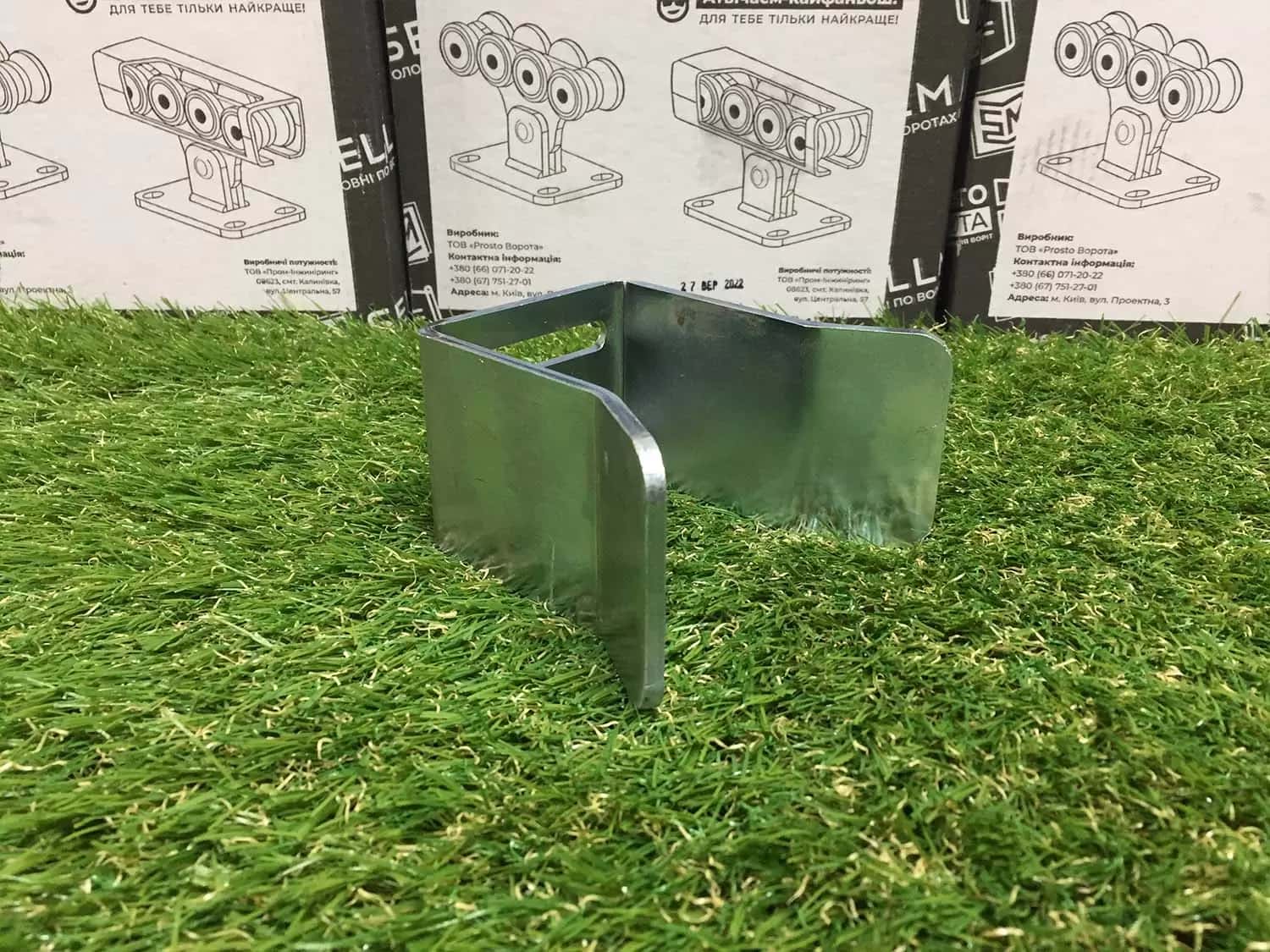

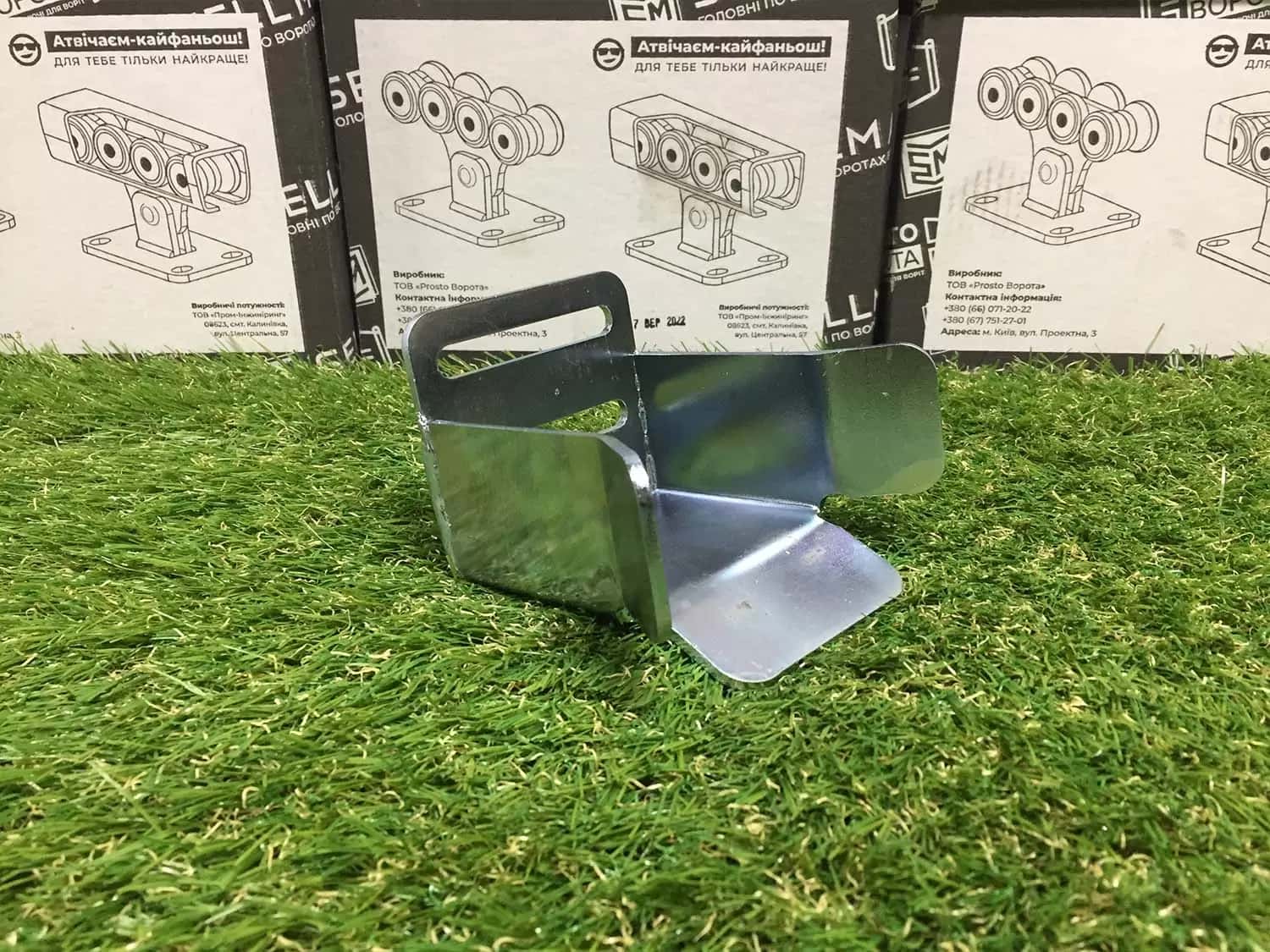

Верхній вловлювач фіксує стулку зверху, щоб її не хитало вітром і не зривало з напрямної. Разом із підтримувальною пластиною він тримає геометрію воріт у закритому положенні.

Монтажні (регулювальні) пластини дають виставити каретки по горизонту після бетонування закладної — без них ворота виставляються лише «на око».

Як підібрати за вагою й прорізом

Підбір починається з ваги полотна, а не з ціни. До чотирьохсот кілограмів — легкі ворота з профнастилу чи штахетника; п’ятсот — найпоширеніший приватний в’їзд із суцільним полотном або жалюзі; вісімсот тримають важку зашивку з двох боків і широкий проріз. Брати впритул до заявленої межі не варто: комфортна вага — приблизно сімдесят відсотків від максимуму, і саме на цьому запасі підшипники ходять роками.

Друга цифра — довжина рейки. Відкатне полотно має противагу, тож воно приблизно в півтора раза довше за проїзд: рейка п’ять метрів — це проріз близько трьох з третиною, шість метрів — до чотирьох, сім — до чотирьох з половиною, дев’ять — до шести. Якщо проріз на межі, беруть наступну довжину: коротка рейка означає, що у відкритому положенні ворота «клюють» носом, і каретки працюють на злам.

Стінка профілю і фундамент

У комплектах на однакову вагу трапляється рейка з різною товщиною стінки — три, три й шість або чотири міліметри. Товща стінка не збільшує вантажність комплекту, вона тримає геометрію на довгому полотні: чим ширший проріз, тим більше важить, що балка не прогинається між опорами. Переріз балки теж різний: 70×60×3 мм ставлять під легкі ворота, 72×80×4 мм — під середні, 85×95×5 мм — під важкі.

Найчастіша причина, з якої фурнітура ходить менше за гарантійний строк, — не сама фурнітура, а закладна й фундамент під неї. Роликові опори стоять на бетоні, і будь-яке просідання одразу видно на ході воріт. Закладну беруть готову — зварену або «звари сам» — і бетонують нижче глибини промерзання; на схилі чи на насипному ґрунті це рахують окремо.

Заміна окремих вузлів

Коли ворота вже стоять, зазвичай міняють не все: здають каретки або вловлювач. Каретка підбирається під переріз балки — 60×70 або 94×85 мм — і під вагу полотна, вловлювачі теж мають свою вагову межу. Такі позиції є окремими рядками в каталозі, ціни там же. Якщо не знаєте свій переріз, сфотографуйте балку збоку — підкажемо, що саме потрібно.

Ціни, монтаж і доставка

Ціни в каталозі — за фурнітуру, без монтажу; гарантія виробника на комплекти — п’ять років. Монтуємо фурнітуру в Дніпрі й області, у тому числі на вже готові ворота: приїжджаємо, дивимося фундамент і стан полотна, кажемо, що можна лишити, а що міняти. Якщо ворота виготовляємо ми, фурнітура вже входить у їхню ціну — у кошторисі видно, який саме комплект закладено, і його можна замінити на серію вище.
